一．概述

      DXW（N）型高压带电显示闭锁装置是一种新型防止电气误操作装置，系感应式（非接触式）高压带电检测装置。该装置结构合理，功能较齐全，具有闪光显示、声响报警、自检以及启动强制闭锁回路等功能，具有明显的方向性、灵敏度。本装置适用于交流50Hz、额定电压40.5~550kV 的户外(也适用于户内）电气网络或设备上，用于反映带电状况，防止电气误操作。该装置安装在线路接地刀闸、母线接地刀闸及母线压变接地刀闸上，能起到防止带电误合接地刀闸的作用。该装置能在带电设备安全距离外检测网络（设备）是否带电，与电磁锁、机械程序锁、微机闭锁等防误装置配合实施强制闭锁，是户外（户内）电气网络或设备防止电气误操作的较合适的装置。

 二：结构特点

显示器：封闭式，户外型另加防雨箱

传感器：封闭式，带下引线

闭锁单元：带闭锁接点

三：显示信号

a)发光：红色频闪发光

b)声响：连续短促笛鸣声在距显示器30cm处的声响不低于67db(A)

可靠性：感应式（非接触式）传感器，在线路距离之外检测线路是否带电，且具有明显的方向性，灵敏度高。

经济性：传感器不与带电体直接接触，安装与检修时无需做局放试验，简单方便，维护费用低，使用寿命长。

功能全：具有闪光、语音、报警、故障自诊断及故障强制闭锁等功能，起到了强制闭锁的作用。

适用性：形式多样，可广泛应用于户内、户外、ＧＩＳ组合电器及开关柜等各种场所。

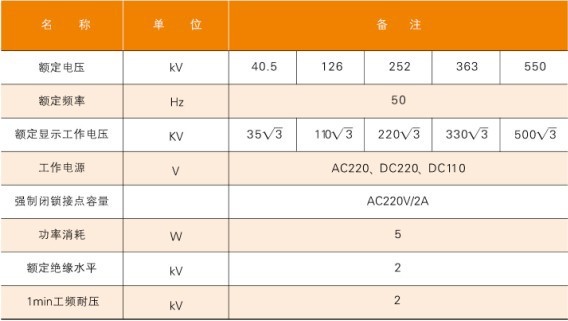

四：技术参数
